Rola separatorów w małej oczyszczalni ścieków w zakładzie przemysłowym
Dlaczego w ogóle montuje się separatory tłuszczu i ropopochodne
Separator tłuszczu i separator substancji ropopochodnych są pierwszą linią ochrony małej oczyszczalni ścieków w zakładzie przemysłowym. Ich zadanie jest proste: zatrzymać to, czego dalsze stopnie oczyszczania „nie lubią” – czyli tłuszcze, oleje, benzyny, smary. Bez tego biologiczne i mechaniczne urządzenia oczyszczalni bardzo szybko tracą sprawność, a układ rurociągów i przepompownie zarastają złogami.
Separatory są też buforem pomiędzy światem produkcji i utrzymania ruchu a światem prawa wodnego i inspekcji ochrony środowiska. Instalacja, która ma separatory dobrane „na oko” lub tylko po to, żeby spełnić formalny wymóg projektu, często generuje problemy: przekroczenia parametrów zanieczyszczeń, przepełnienia, awarie pomp, skargi sąsiadów na zapachy. Dobrze dobrany i poprawnie eksploatowany separator rzadko trafia do raportów pokontrolnych.
W małej oczyszczalni ścieków, pracującej wyłącznie na ścieki z jednego zakładu, margines błędu jest mały. Jeśli separator tłuszczu lub ropopochodny zadziała słabo w krótkim okresie intensywnej pracy, to cały układ oczyszczania może dostać „strzał” ładunku zanieczyszczeń, z którym już sobie nie poradzi. Stąd nacisk na realne działanie, a nie jedynie formalną obecność urządzenia.
Oczyszczanie technologiczne a „policzkowanie norm”
W praktyce projektowej często pojawia się różnica podejścia: część projektów jest nastawiona na realne oczyszczanie technologiczne, inne na „zaliczenie” wymagań normowych. W pierwszym podejściu projektant liczy przepływy, ładunki zanieczyszczeń, rezerwy pojemności, a następnie dobiera separator tak, aby jednostka była w stanie fizycznie zatrzymać odpowiednią ilość tłuszczu lub oleju przy rzeczywistym profilu pracy zakładu.
W podejściu nastawionym na „policzkowanie norm” dobór separatora opiera się jedynie na minimalnych wartościach z norm PN-EN, bez korekty na lokalne uwarunkowania: zmienność pracy zmianowej, szczyty mycia, możliwość awaryjnego zrzutu większego ładunku zanieczyszczeń. Na papierze wszystko wygląda poprawnie, ale już pierwszy sezon jesiennych deszczy lub intensywnego mycia pojazdów pokazuje, że osadnik i komora separatora są przepełnione, a czujniki alarmowe niemal ciągle zgłaszają przekroczenia.
W małym zakładzie różnica między tymi podejściami jest dobrze widoczna. Wystarczy porównać dwa podobne obiekty: w jednym wywozy tłuszczu i osadów są planowane i odbywają się bez nerwów, w drugim – pogotowie asenizacyjne wzywane jest w trybie awaryjnym po większym deszczu, bo separator „nie przyjął” kolejnej fali ścieków.
Wpływ separatorów na dalsze stopnie oczyszczania
Dalsze stopnie małej oczyszczalni ścieków zwykle bazują na procesach biologicznych (reaktory biologiczne, złoża, osad czynny) oraz mechanice (osadniki wtórne, filtry). Tłuszcze i substancje ropopochodne są dla tych układów kłopotliwe z kilku powodów:
tworzą kożuchy na powierzchni osadników i komór biologicznych, ograniczając wymianę tlenową
oblepiają złoża biologiczne i elementy nośne, zmniejszając powierzchnię czynną biofilmu
przyklejają się do wirników, pomp i armatury, co prowadzi do spadku wydajności i awarii
w skrajnych przypadkach mogą powodować toksyczne oddziaływanie na mikroorganizmy, jeśli zawierają dodatki chemiczne lub rozpuszczalniki
Separator tłuszczu i separator substancji ropopochodnych pełnią tu funkcję filtra wstępnego, ale w skali hydraulicznej: redukują nie tylko stężenie zanieczyszczeń, lecz także wygładzają ich chwilowe skoki. Dobrze dobrany separator jest w stanie zbuforować krótkotrwałe, większe zrzuty tłuszczu czy oleju, tak aby do dalszych stopni oczyszczania docierał już strumień bardziej „uspokojony”.
W małych oczyszczalniach często pracują także przepompownie ścieków. Tam tłuszcze i oleje są jedną z głównych przyczyn zatykania pomp, pływaków i przewodów wentylacyjnych. Separator zlokalizowany przed przepompownią znacząco wydłuża jej bezawaryjną pracę i redukuje częstotliwość czyszczeń ręcznych.
Typowe źródła tłuszczów i substancji ropopochodnych
W małym zakładzie przemysłowym ładunek tłuszczu i olejów rzadko pochodzi z jednego miejsca. Przykładowe źródła ścieków wymagających separacji to:
Kuchnia zakładowa / stołówka – ścieki z naczyń, zlewów, zmywarek, frytownic; duży udział tłuszczów roślinnych i zwierzęcych, wysoka temperatura, detergenty.
Myjnie urządzeń i części – mycie wózków widłowych, elementów maszyn, pojemników transportowych; mieszanina olejów technicznych, smarów i detergentów.
Warsztaty i strefy obsługi technicznej – przecieki olejów, płynów eksploatacyjnych, smarów; zwykle w połączeniu z wodami opadowymi lub popłuczynami z mycia podłóg.
Place manewrowe, parkingi i drogi wewnętrzne – spływy z opadów atmosferycznych zanieczyszczone paliwami, olejami, zawiesiną mineralną.
Każdy z tych strumieni ma inną charakterystykę przepływu i inny poziom zanieczyszczeń. Z tego powodu nie istnieje jedno „uniwersalne” urządzenie, które prawidłowo przejmie wszystkie funkcje. W praktyce dobiera się osobno separator tłuszczu dla kuchni i osobno separator substancji ropopochodnych dla myjni, warsztatu czy odwodnienia placów. Wspólny jest dopiero dalszy ciąg: zbiorczy kolektor i mała oczyszczalnia.
Podstawy prawne i normowe – co faktycznie trzeba spełnić
Kluczowe akty prawne wpływające na dobór separatorów
Dobór separatora tłuszczu i separatora ropopochodnego w zakładzie przemysłowym nie może oderwać się od wymagań prawnych. Podstawowe akty, które praktycznie każdy projektant musi uwzględnić, to:
Prawo wodne – reguluje zasady wprowadzania ścieków do wód lub do ziemi, a także do kanalizacji zbiorczych; określa potrzebę uzyskania pozwoleń wodnoprawnych i zakres wymaganej dokumentacji.
Prawo ochrony środowiska – wprowadza ogólne zasady zapobiegania zanieczyszczeniom, reguluje odpowiedzialność za naruszenia i kary administracyjne.
Rozporządzenia w sprawie warunków wprowadzania ścieków do wód i do ziemi – zawierają konkretne wartości dopuszczalne stężeń m.in. dla tłuszczów, olejów ropopochodnych, zawiesiny ogólnej.
Rozporządzenia dotyczące wprowadzania ścieków przemysłowych do kanalizacji – w przypadku odprowadzania ścieków do kanalizacji miejskiej lub zakładowej sieci innego podmiotu.
Do tego dochodzą warunki techniczne przyłączenia wydane przez odbiorcę ścieków (np. miejską oczyszczalnię lub właściciela sieci zakładowej). Często wymagają one stosowania separatorów tłuszczu lub substancji ropopochodnych niezależnie od wielkości zakładu, jeśli występuje określony rodzaj działalności (gastronomia, myjnie pojazdów, warsztaty).
Najważniejsze normy: PN-EN 858 i PN-EN 1825
Na poziomie technicznym dobór separatorów opiera się głównie na dwóch normach:
PN-EN 858 – dotyczy separatorów substancji ropopochodnych (olejów, benzyn). Określa klasy separatorów, metody badania, wytyczne doboru i zasady oznakowania.
PN-EN 1825 – opisuje projektowanie, budowę i dobór separatorów tłuszczu, m.in. dla kuchni przemysłowych i gastronomii.
Z punktu widzenia projektanta i inwestora najważniejsze są praktyczne konsekwencje tych norm:
podział separatorów olejowych na klasę I i II – klasa I zapewnia niższe stężenie substancji ropopochodnych na wyjściu (typowo do 5 mg/l), klasa II – wyższe (np. 100 mg/l), ale przy prostszej konstrukcji
definicje przepływu nominalnego separatora oraz sposób jego obliczania na podstawie powierzchni zlewni, intensywności opadów, rodzaju ruchu na placu lub parametrów instalacji wewnętrznej
wymóg stosowania osadników wstępnych przed separatorami, jeśli ścieki niosą istotny ładunek zawiesiny mineralnej lub organicznej
zalecenia dotyczące materiałów, sposobu wentylacji, dostępu do czyszczenia i obsługi serwisowej
Normy same w sobie nie projektują zakładu – to narzędzia. Realna praca polega na przełożeniu wymagań normowych na rozwiązania, które pasują do warunków lokalnych i organizacji pracy obiektu.
Wymagane parametry ścieków na wyjściu z separatora
Parametry ścieków na wyjściu z separatora powinny spełniać zarówno wymagania normowe, jak i konkretne warunki odbioru ścieków. Typowo oczekuje się, że:
ze separatora substancji ropopochodnych klasy I wychodzą ścieki z zawartością olejów i benzyn na poziomie do kilku mg/l (najczęściej przyjmuje się 5 mg/l)
ze separatora tłuszczu – zawartość tłuszczów ulegających wydzieleniu jest znacząco obniżona, tak aby nie tworzyły kożucha i nie blokowały dalej przepływu
zawiesina ogólna po osadniku i separatorze mieści się w granicach stężeń wymaganych przez rozporządzenia
Przy projektowaniu małej oczyszczalni ścieków dobrze jest przyjąć pewien zapas względem granicznych wartości. Pozwala to kompensować naturalną zmienność warunków pracy oraz stopniowe obniżanie się skuteczności urządzeń między kolejnymi czyszczeniami. Separator dobrany „na styk” parametrów normowych przy pogorszeniu warunków eksploatacji zacznie przenosić na dalsze stopnie oczyszczania zbyt wysokie stężenia zanieczyszczeń.
Kiedy montaż separatora jest obowiązkowy, a kiedy rozsądny
W wielu przypadkach stosowanie separatorów jest wprost wymagane, m.in. dla:
ścieków z myjni pojazdów, warsztatów samochodowych i stacji obsługi
ścieków technologicznych zawierających substancje ropopochodne, zanim zostaną one wprowadzone do kanalizacji
wód opadowych z placów manewrowych i parkingów o znacznej powierzchni i ruchu pojazdów
kuchni przemysłowych i gastronomicznych, w których przygotowuje się znaczną liczbę posiłków
W mniejszych zakładach lub dla mniejszych kuchni zakładowych przepisy bywają mniej precyzyjne. Zdarza się, że formalnie nie ma jednoznacznego obowiązku montażu separatora tłuszczu, a jednocześnie odbiorca ścieków stawia wymogi jakościowe, których bez separatora nie da się utrzymać. W takiej sytuacji montaż separatora jest rozwiązaniem zwyczajnie opłacalnym – zmniejsza ryzyko konfliktów z odbiorcą ścieków, redukuje konieczność częstego przepłukiwania instalacji i awarii pomp.
Analogicznie dla wód opadowych z niewielkich placów manewrowych: czasem przepisy wprost nie nakazują separatora ropopochodnego, ale analiza rozlewni, intensywności ruchu i możliwości lokalnych skażeń wskazuje, że urządzenie jest zasadne. W razie zdarzenia awaryjnego (rozlanie oleju, paliwa) brak separatora oznacza praktycznie bezpośrednie odprowadzenie dużej ilości zanieczyszczeń do gruntu lub odbiornika.

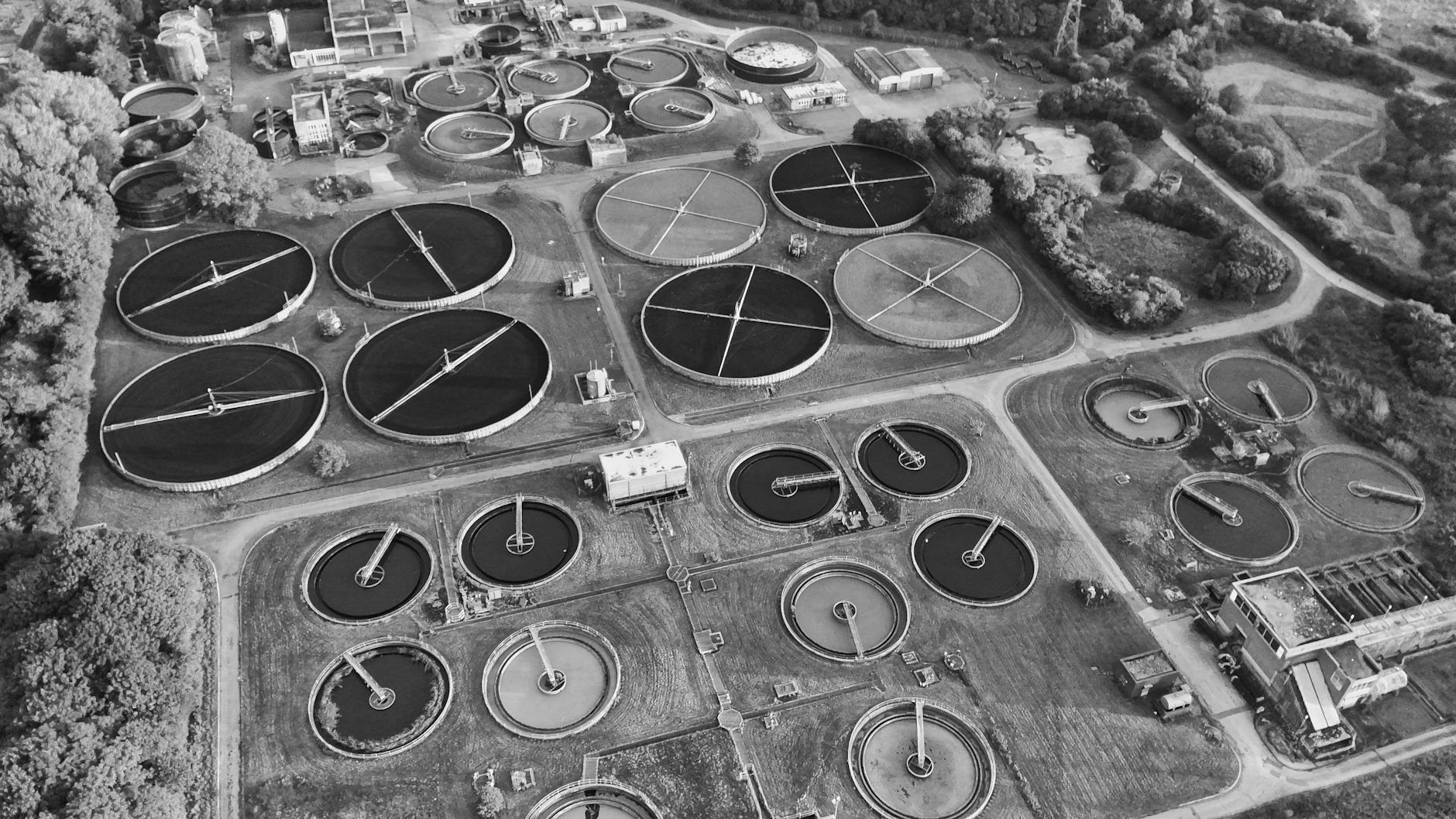

Źródło: Pexels | Autor: Marcin Jozwiak
Charakterystyka ścieków w zakładzie – bez rozpoznania nie ma dobrego doboru
Podział ścieków i wód – klucz do właściwego schematu
Podstawą doboru separatorów jest prawidłowy podział ścieków i wód występujących w zakładzie. W praktyce rozróżnia się:
Ścieki socjalno-bytowe – z sanitariatów, umywalek, szatni; z reguły nie wymagają separatorów tłuszczu ani ropopochodnych.
Ścieki technologiczne – bezpośrednio z procesów produkcyjnych; mogą zawierać tłuszcze, oleje, środki chemiczne, zawiesinę, a czasem też substancje specyficzne dla danej branży.
Identyfikacja głównych strumieni ścieków wymagających separacji
Po wstępnym podziale ścieków trzeba wskazać te strumienie, które faktycznie muszą przejść przez separatory. W typowym zakładzie przemysłowym są to przede wszystkim:
Ścieki kuchenne – z kuchni zakładowych, bufetów, stołówek; każdy zlew, zmywarka, wyparzarka, kocioł warzelny powinny być podłączone do instalacji prowadzącej do separatora tłuszczu.
Ścieki z myjni i stanowisk mycia – automatyczne i ręczne myjnie pojazdów, myjki wysokociśnieniowe, stanowiska mycia części; te strumienie wymagają separatora substancji ropopochodnych, często z osadnikiem wstępnym.
Wody opadowe z zanieczyszczonych powierzchni – place manewrowe, parkingi dla pojazdów ciężkich, stacje załadunku i rozładunku, rejony zbiorników paliw lub olejów.
Ścieki z warsztatów i hal serwisowych – mycie posadzek, spływy z kanałów rewizyjnych, studzienki w strefach, gdzie z natury rzeczy występują rozlewy olejów i smarów.
W praktyce dobrze jest sporządzić prostą mapę instalacji z zaznaczeniem, skąd i dokąd płyną poszczególne ścieki. Pozwala to szybko wychwycić błędy typu: umywalka w warsztacie podłączona przypadkowo do tej samej gałęzi co sanitariaty albo odwodnienie części placu wpięte do kanalizacji deszczowej z pominięciem separatora.
Parametry ścieków istotne przy doborze separatora
Nie trzeba od razu rozszerzonych analiz laboratoryjnych, ale kilka podstawowych parametrów trzeba mieć pod kontrolą. Chodzi o:
Przepływ chwilowy i dobowy – określa obciążenie hydrauliczne separatora; potrzebne do doboru wielkości nominalnej (NS) lub przepływu nominalnego (Qn).
Średnie i maksymalne stężenia tłuszczów / olejów – przydatne przy szacowaniu częstotliwości opróżniania i ocenie, czy potrzebne są rozwiązania dodatkowe (np. komory buforowe, wstępne odolejacze).
Zawiesina ogólna – ilość piasku, szlamu, resztek stałych; decyduje o potrzebie i wielkości osadników wstępnych.
Temperatura ścieków – wysokie temperatury (np. w kuchni lub myjni technologicznej) wpływają na lepkość tłuszczu i oleju oraz pracę separatora.
pH i obecność agresywnych substancji chemicznych – istotne dla doboru materiału separatora (beton, PE, stal nierdzewna) i trwałości powłok.
Dobrą praktyką jest zebranie danych z kilku źródeł: technolog produkcji lub szef kuchni, obsługa utrzymania ruchu, dokumentacja urządzeń (np. myjni, zmywarek). Jeśli zakład już działa, cennym źródłem są też historia awarii kanalizacji i interwencji firm asenizacyjnych.
Zmienność przepływów – szczyty, przerwy, rozruchy
Separatory pracują poprawnie tylko wtedy, gdy przepływy mieszczą się w zaprojektowanym zakresie. Zbyt małe, ale długotrwałe przepływy mogą powodować wychłodzenie ścieków (problemy z zastygającym tłuszczem), a zbyt duże – przepłukanie urządzenia i wynoszenie zanieczyszczeń do dalszych stopni oczyszczania.
Przy analizie przepływów trzeba uwzględnić m.in.:
Godziny pracy kuchni – typowe są krótkie, intensywne zrzuty po zakończonym serwowaniu posiłków, zwłaszcza przy myciu naczyń i podłóg.
Tryb pracy myjni – ciągły ruch przez kilka godzin dziennie lub pojedyncze cykle w nieregularnych odstępach.
Epizody burzowe – dla odwodnień placów szczególnie ważne są intensywne, krótkotrwałe opady.
Jeżeli szczyty przepływu są wysokie, a instalacji wewnętrznej nie da się przebudować, pomagają rozwiązania buforowe: zbiorniki retencyjne przed separatorem, przepompownie z wydajnością ograniczoną do przepływu nominalnego urządzenia, dławienie odpływu z myjni.
Typowe błędy w ocenie charakterystyki ścieków
Przy projektowaniu małych oczyszczalni i separatorów powtarza się kilka schematów błędów:
Niedoszacowanie ilości tłuszczu w kuchni – np. założenie, że kuchnia wydaje „tylko” kilkadziesiąt posiłków, podczas gdy regularnie odbywają się też imprezy, catering, obsługa zewnętrznych kontrahentów.
Ignorowanie mycia posadzek w halach – ścieki z mycia podłóg trafiają do instalacji, a przy intensywnej eksploatacji niosą istotny ładunek oleju i zawiesiny.
Brak rozróżnienia deszczówki czystej i zanieczyszczonej – cały dach i place podłączone do jednego kolektora z separatorem, który działa wtedy jak drogi zbiornik retencyjny, zamiast pracować efektywnie na rzeczywiście zanieczyszczonych powierzchniach.
Brak konsultacji z użytkownikiem przyszłego obiektu – projekt na etapie koncepcji zakłada jedno, a faktyczny sposób użytkowania po uruchomieniu jest inny.
Podstawy działania separatora tłuszczu i separatora substancji ropopochodnych
Mechanizm separacji grawitacyjnej
Oba typy separatorów – tłuszczu i substancji ropopochodnych – wykorzystują ten sam podstawowy mechanizm: różnicę gęstości między wodą a zanieczyszczeniem. W uproszczeniu:
tłuszcze i oleje lżejsze od wody unoszą się ku górze, tworząc warstwę pływającą,
zawiesina mineralna (piasek, szlam) opada na dno w osadniku,
pośrodku zbiornika przepływa woda o znacznie niższej zawartości zanieczyszczeń.
Żeby ten mechanizm działał, separator musi zapewnić odpowiedni czas przebywania ścieków w urządzeniu i spokojne, laminarnie zbliżone warunki przepływu. Zbyt gwałtowne zmiany kierunku, wysokie prędkości i uderzenia strugi powodują wzburzenie i wynoszenie zanieczyszczeń na wyjście.
Typowy separator tłuszczu zgodny z PN-EN 1825 składa się z kilku stref:
Komora wlotowa – gdzie następuje wstępne wyhamowanie strugi i oddzielenie większych zanieczyszczeń stałych.
Część separacyjna – właściwy zbiornik, w którym tłuszcz ma czas wypłynąć na powierzchnię; często wyposażona w przegrody kierujące przepływem.
Obszar gromadzenia tłuszczu – górna część zbiornika, w której tworzy się kożuch tłuszczowy do okresowego usunięcia.
Strefa osadu – dno separatora, gdzie gromadzi się cięższa zawiesina i resztki stałe.
Odpływ z syfonem lub przegrodą – zabezpiecza przed wynoszeniem tłuszczu przy zmiennych poziomach ścieków.
Separator tłuszczu funkcjonuje poprawnie tylko wtedy, gdy utrzymany jest odpowiedni stosunek objętości do spodziewanego ładunku tłuszczu oraz gdy urządzenie jest regularnie opróżniane. W przeciwnym razie stopniowo traci objętość czynną, a warstwa tłuszczu zaczyna przechodzić do dalszych stopni oczyszczania.
Separator substancji ropopochodnych – klasy, wkłady koalescencyjne, osadnik
Separatory substancji ropopochodnych według PN-EN 858 dzielą się głównie na:
klasę I – z wkładami koalescencyjnymi, zapewniającą wysoką skuteczność usuwania drobnych kropel oleju (typowo do 5 mg/l na wyjściu),
klasę II – opierające się głównie na separacji grawitacyjnej, o niższej skuteczności (typowo do 100 mg/l).
Wkład koalescencyjny to pakiet specjalnych elementów (płytki, siatki, struktury przestrzenne), po których powierzchni drobne krople oleju łączą się w większe (koalescencja), dzięki czemu szybciej wypływają ku górze. Taka konstrukcja pozwala uzyskać wysoką skuteczność nawet przy stosunkowo niedużej objętości separatora.
Przed separatorem ropopochodnym zwykle montuje się osadnik wstępny, w którym osiada piasek, żwir i ciężka zawiesina. Chroni to wkład koalescencyjny przed zapychaniem i ogranicza ścieranie elementów wewnętrznych. W wielu urządzeniach osadnik stanowi integralną część całego zespołu.
Automatyczne zamknięcia odpływu i sygnalizacja
Zarówno separatory tłuszczu, jak i ropopochodne mogą być wyposażone w:
automatyczne zamknięcie odpływu – pływak, klapę lub inny mechanizm, który przy zbyt dużej warstwie tłuszczu/oleju odcina odpływ ścieków, chroniąc odbiornik przed zrzutem jednorazowej dawki zanieczyszczeń,
czujniki poziomu – sygnalizujące osiągnięcie dopuszczalnej grubości kożucha tłuszczowego, poziomu oleju lub ilości osadu.
W małych zakładach często rezygnuje się z automatyki, by obniżyć koszt inwestycji. W efekcie eksploatacja odbywa się „na wyczucie”, a separator albo jest opróżniany zbyt rzadko (spadek skuteczności), albo zbyt często (zbędne koszty). Prosty system sond z sygnalizatorem dźwiękowym lub świetlnym zwykle szybko się zwraca.
Wpływ temperatury i środków chemicznych na działanie separatorów
Na działanie separatorów tłuszczu i ropopochodnych silnie wpływają:
temperatura ścieków – zbyt niska sprzyja krzepnięciu tłuszczów i „zamurowaniu” separatora, zbyt wysoka może z kolei intensywnie rozpuszczać tłuszcze i oleje, utrudniając ich wydzielenie,
detergenty, rozpuszczalniki, środki odtłuszczające – mogą tworzyć z olejami emulsje, które trudno rozdzielić metodą grawitacyjną.
W kuchniach przemysłowych warto dążyć do tego, aby przed separatorem temperatura ścieków nie spadała gwałtownie poniżej poziomu, przy którym tłuszcz szybko zastyga. Pomagają w tym izolacja przewodów, ograniczanie długości poziomych odcinków oraz unikanie dopływu zimnej wody wprost do krótkiej gałęzi przed separatorem.
W myjniach i warsztatach kluczowy jest dobór chemii myjącej. Środki silnie emulgujące oleje zwiększają ładunek rozpuszczony, którego separator olejowy nie zatrzyma. Lepiej sprawdzają się preparaty zalecane przez producentów separatorów lub neutralne dla procesów separacji.

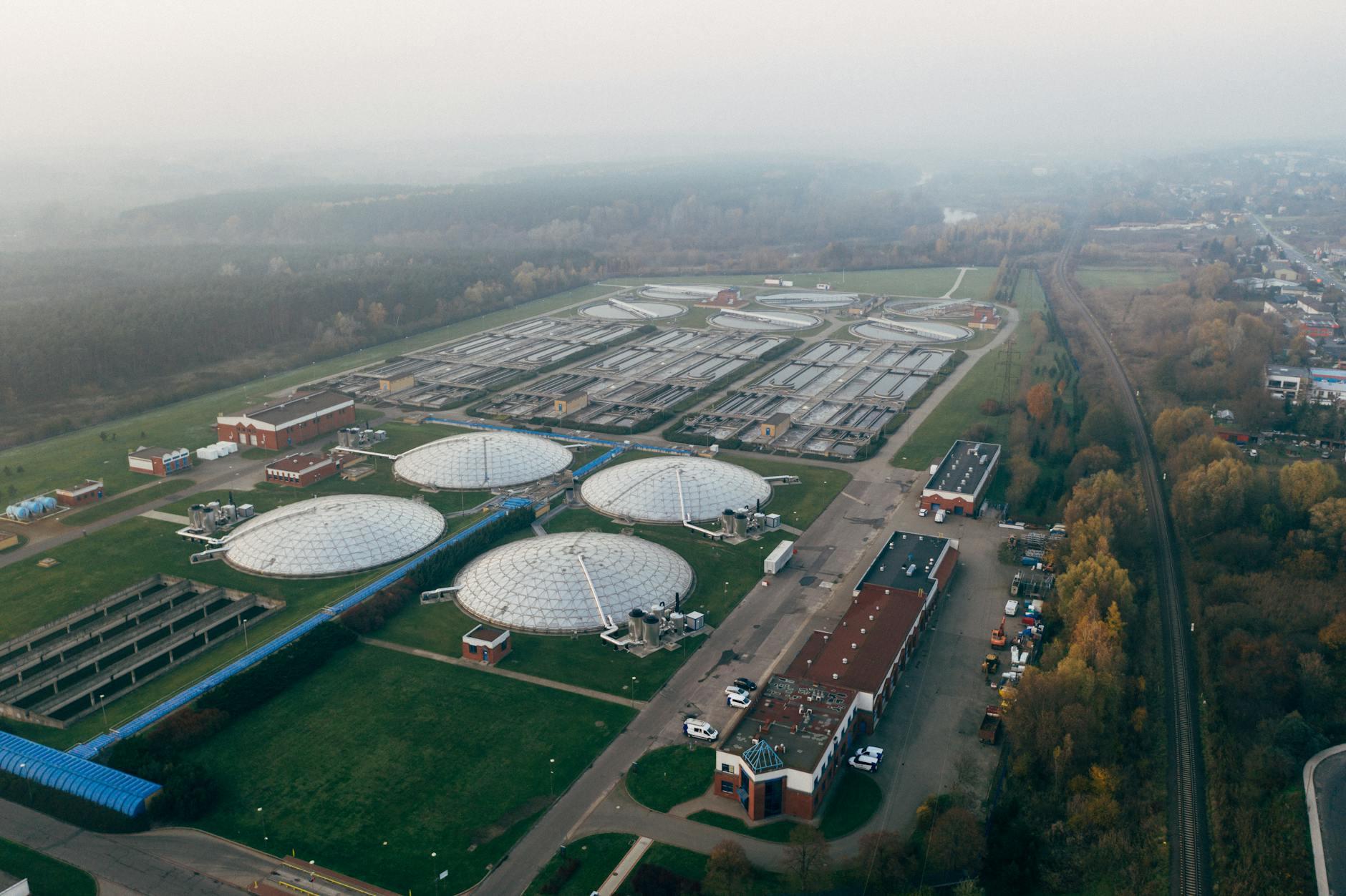

Źródło: Pexels | Autor: Altaf Shah
Dobór separatora tłuszczu – krok po kroku
Określenie źródeł ścieków tłuszczowych
Pierwszym krokiem jest spisanie wszystkich urządzeń i punktów, z których ścieki mają trafić do separatora tłuszczu. Typowo będą to:
zlewy technologiczne i zmywalnicze,
zmywarki gastronomiczne, wyparzarki,
kotły warzelne, warniki, baseny do mycia warzyw i mięsa,
odpływy liniowe w podłodze kuchni, zmywalni, rozdzielni posiłków.
Nie podłącza się natomiast do separatora:
ścieków z toalet i pisuarów,
wód opadowych,
ścieków zawierających substancje ropopochodne w istotnych ilościach.
Dobór wielkości nominalnej wg PN-EN 1825
Norma PN-EN 1825 przewiduje dwa podstawowe podejścia do doboru wielkości separatora tłuszczu:
na podstawie liczby i typu przyborów – dla typowych kuchni, stołówek i gastronomii,
na podstawie przepływu obliczeniowego – gdy występują niestandardowe urządzenia, duże zlewy lub nietypowy profil pracy.
W praktyce wykonuje się prostą procedurę:
Ustalić liczbę równoważnych jednostek przepływu (np. dla zlewów, zmywarek) zgodnie z tabelami normowymi lub katalogowymi producenta.
Na tej podstawie wyznaczyć przepływ obliczeniowy w l/s lub m3/h.
Zaokrąglić w górę do najbliższej wielkości nominalnej separatora (często oznaczanej jako NS – np. NS 2, NS 4, NS 10…).
Uwzględnienie temperatury, czasu retencji i dopływów zimnej wody
Przy doborze separatora tłuszczu sam przepływ to za mało. Trzeba jeszcze sprawdzić warunki, w jakich ścieki tam trafiają. Kluczowe punkty:
długość i sposób prowadzenia przewodów – długie, nieizolowane poziomy odcinek rurociągu w nieogrzewanej strefie wyziębia ścieki, tłuszcz zastyga i odkłada się w rurach zamiast w separatorze,
dopływy zimnej wody tuż przed separatorem – spłukiwanie posadzek zimną wodą „tuż za rogiem” potrafi obniżyć temperaturę ścieków na tyle, że tłuszcz zgęstnieje w komorze wlotowej,
wymagany czas retencji – za mała objętość w stosunku do przepływu skraca czas wypływania tłuszczu na powierzchnię; urządzenie pracuje wtedy tylko „na papierze”.
Przy modernizacjach kuchni przemysłowych często lepszym wyborem jest separator o jeden stopień większy niż wynika to z minimalnych wyliczeń. Pozwala to skompensować chłodne warunki i nierównomierne dopływy.
Dobór lokalizacji i sposobu podłączenia separatora tłuszczu
Sam dobór hydrauliczny nie wystarczy, jeśli separator jest źle wpięty w instalację. Przy planowaniu miejsca montażu przechodzi się prostą checklistę:
grawitacyjne doprowadzenie ścieków z kuchni bez pomp, jeśli to możliwe,
dostęp dla wozu asenizacyjnego – bez konieczności rozwijania dziesiątek metrów węża przez budynek,
brak możliwości cofki ścieków z separatora do pomieszczeń,
brak podłączenia deszczówki oraz ścieków bytowych.
W praktyce sprawdzają się dwa rozwiązania:
Separator zlokalizowany na zewnątrz budynku – prostszy dostęp do odbioru osadów, mniejsze ryzyko uciążliwości zapachowych w kuchni. Trzeba jednak dopilnować izolacji przewodów i spadków.
Separator kompaktowy w pomieszczeniu technicznym – przy małych przepływach, gdy nie ma miejsca na zewnątrz lub kolizje z inną infrastrukturą. Wtedy dochodzi temat wentylacji i wygodnego opróżniania.
Eksploatacja a dobór – jak nie przewymiarować i nie zaniżyć
Dobór separatora tłuszczu zawsze powinien od razu uwzględniać sposób eksploatacji. Dwa skrajne błędy:
urządzenie zbyt małe – wymaga bardzo częstego opróżniania; przy dużym obciążeniu kuchni po kilku godzinach pracy warstwa tłuszczu jest na tyle duża, że obniża skuteczność,
urządzenie zbyt duże – kuszące przy „na wszelki wypadek”, ale rodzi problemy z gniciem osadów, intensywnym odorowaniem i dużym jednorazowym kosztem wywozu.
Przy zakładach pracujących w systemie zmianowym dobrze jest policzyć nie tylko przepływ chwilowy, ale również dobowy ładunek tłuszczu. Daje to lepszy obraz, jak szybko separator będzie się napełniał i jaką częstotliwość wywozu przyjąć w umowie z firmą asenizacyjną.
Dobór separatora substancji ropopochodnych – od placu do myjni
Identyfikacja powierzchni i źródeł zanieczyszczeń olejowych
Przy separatorach ropopochodnych kluczowe jest rozrysowanie, skąd i jakie ścieki będą dopływać. Na liście zwykle znajdą się:
place manewrowe i parkingi dla pojazdów ciężarowych i osobowych,
stacje załadunku/rozładunku z możliwością wycieków olejów, paliw, chemikaliów,
warsztaty i stanowiska obsługi technicznej z myciem części i posadzek,
magazyny z surowcami olejowymi i produktami ropopochodnymi.
Każde z tych miejsc generuje ścieki o innym charakterze. Parking dla samochodów osobowych to głównie rozproszone wycieki eksploatacyjne. Myjnia ciężarówek potrafi dać jednorazowo duży ładunek oleju, zawiesiny i chemii.
Podział wód opadowych: czyste, potencjalnie zanieczyszczone i silnie zanieczyszczone
Żeby separator ropopochodny pracował efektywnie, trzeba podzielić wody opadowe na trzy grupy:
Czyste – dachy bez instalacji technologicznych, tereny zielone. Te wody zwykle mogą trafić bezpośrednio do odbiornika lub prostego urządzenia podczyszczającego (np. osadnika).
Potencjalnie zanieczyszczone – place manewrowe, parkingi, drogi wewnętrzne. Tutaj sensowny jest separator klasy I lub II (w zależności od wymagań odbiornika).
Silnie zanieczyszczone – myjnie, miejsca tankowania, stanowiska przeładunku substancji ropopochodnych. Tu stosuje się separatory klasy I z pełnym osadnikiem, zamknięciem awaryjnym, często z dodatkowymi rozwiązaniami retencyjnymi.
Błąd polega na podpinaniu całego terenu zakładu pod jeden duży separator klasy I. Skutkuje to ogromnymi przepływami deszczowymi, gorszą skutecznością separacji i niepotrzebnie wysokim kosztem inwestycji.
Dobór przepływu nominalnego separatora ropopochodnego z powierzchni utwardzonych
Przy wodach opadowych o doborze decyduje powierzchnia zlewni podłączona do separatora i przyjęta intensywność deszczu obliczeniowego. W praktyce korzysta się z procedur wg PN-EN 858 lub wytycznych krajowych. Ogólny schemat:
Wyznaczyć powierzchnię skuteczną w m2 (z uwzględnieniem spadków i kierunków spływu).
Przyjąć współczynnik spływu w zależności od nawierzchni (np. asfalt, kostka, beton).
Określić deszcz obliczeniowy (intensywność w l/(s·ha) lub mm/h) dla danej lokalizacji i czasu trwania.
Policzyć przepływ maksymalny Qmax i dobrać najbliższą większą wielkość nominalną separatora.
W zakładach z rozległymi placami rzadko podłącza się całość powierzchni do jednego urządzenia. Bardziej racjonalne jest wydzielenie stref „brudnych” (np. wzdłuż doków rozładunkowych) i zastosowanie mniejszych separatorów tylko tam.
Na rynku działa wielu wyspecjalizowanych dostawców rozwiązań z tego obszaru, w tym firmy skupione wokół tematyki separatorów, przepompowni i armatury, jak Techneau Polska. Przegląd gotowych rozwiązań katalogowych pomaga później lepiej określić wymagania projektowe, ale punkt startowy musi wynikać z analizy ścieków i procesów w zakładzie.
Dobór separatora dla myjni pojazdów
Myjnie w zakładach przemysłowych generują ścieki o wysokim ładunku zawiesiny, detergentów i olejów. Dobrze sprawdza się podejście krokowe:
Określenie typu myjni – czy jest to myjnia samoobsługowa, portalowa, ręczna, czy instalacja do mycia wewnątrz cystern, silosów, pojemników.
Policzenie przepływu roboczego – zgodnie z dokumentacją urządzeń myjących (wydajność pomp, liczba stanowisk, możliwe jednoczesne użycie).
Dobór osadnika – pierwsze urządzenie w ciągu technologicznym. Jego zadaniem jest przejęcie piasku, błota, resztek stałych z podwozi i nadwozi, aby nie obciążać wkładu koalescencyjnego.
Dobór separatora klasy I – na podstawie przepływu obliczeniowego i wymaganego stopnia oczyszczenia. Przy myjniach praktycznie zawsze stosuje się klasę I z wkładem koalescencyjnym.
Analiza chemii myjącej – sprawdzenie, czy stosowane środki są kompatybilne z urządzeniem oraz czy nie tworzą trwałych emulsji.
Przy myjniach zamkniętych dobrym rozwiązaniem bywa układ z częściową recyrkulacją wody. Wymaga on jednak dodatkowej filtracji i oddzielnego potraktowania koncentratu z oczyszczania wód obiegowych.
Wymagania jakości ścieków na odpływie a dobór klasy i wyposażenia
Projektując separator ropopochodny, trzeba dopasować jego parametry do wymagań stawianych przez:
wydane pozwolenia wodnoprawne lub warunki przyłączenia,
wewnętrzne standardy zakładu (np. polityka środowiskowa, certyfikacja).
Jeżeli na odpływie obowiązuje niski dopuszczalny poziom węglowodorów ropopochodnych, praktycznie jedyną opcją jest separator klasy I z:
pełnym wkładem koalescencyjnym,
automatycznym zamknięciem odpływu,
systemem sygnalizacji poziomu oleju i osadu.
W mniej restrykcyjnych warunkach (np. odprowadzenie do kanalizacji sanitarnej przy lokalnej oczyszczalni) dopuszcza się czasem separatory klasy II, ale zawsze po uzgodnieniu z odbiorcą ścieków.
Retencja, przelewy burzowe i współpraca z kanalizacją deszczową
Przy większych zlewniach płaskich dachów lub placów mylnym założeniem jest, że separator „przyjmie wszystko”. Żeby działał poprawnie podczas opadów nawalnych, często stosuje się:
zbiorniki retencyjne przed separatorem – wyrównują przepływ i ograniczają chwilowe przeciążenia,
przelewy burzowe z obejściem separatora – przy bardzo intensywnych opadach część wód może zostać odprowadzona innym torem; wymaga to szczegółowych uzgodnień środowiskowych,
dławiki odpływu – ustalają maksymalny odpływ z separatora do odbiornika lub kolektora.
W małych zakładach często wystarcza podział zlewni i ograniczenie powierzchni kierowanej na separator do stref rzeczywiście narażonych na zanieczyszczenia olejowe. Zmniejsza to wymagany przepływ nominalny i upraszcza hydraulikę całego układu.
Integracja separatora ropopochodnego z małą oczyszczalnią ścieków
Gdy ścieki po separatorze trafiają do małej oczyszczalni biologicznej, sposób doboru urządzenia ma bezpośredni wpływ na niezawodność całej instalacji. Należy przeanalizować:
maksymalny dopuszczalny ładunek oleju na wejściu do oczyszczalni – producenci często określają swoje limity,
zawartość środków myjących i potencjalnych rozpuszczalników – nadmiar może zakłócić pracę osadu czynnego lub złoża zraszanego,
charakter pracy zakładu – czy występują okresowe „piki” obciążenia (np. intensywne mycie maszyn raz w tygodniu).
Jeżeli istnieje ryzyko jednorazowego dopływu dużej ilości oleju (awaria, rozszczelnienie instalacji), stosuje się dodatkowe zabezpieczenia:
powiększony osadnik przed separatorem,
dodatkowy zbiornik awaryjny, do którego może zostać przekierowany strumień przy zadziałaniu automatycznego zamknięcia odpływu,
system monitoringu z alarmem przekazywanym do obsługi.
Praktyczne błędy przy doborze separatorów ropopochodnych
Na etapie projektowania i zakupu powtarzają się pewne schematy, które później komplikują eksploatację:
Dobór „pod katalog”, bez obliczeń – wybór urządzenia tylko na podstawie krótkiego opisu (np. „dla parkingów do 100 miejsc”) bez uwzględnienia faktycznej zlewni, spadków i intensywności deszczu.
Brak uwzględnienia osadników – wpięcie separatora bez wstępnego osadnika skutkuje szybkim zamuleniem wkładu koalescencyjnego i spadkiem efektywności.
Nieuzasadnione łączenie wielu źródeł – podciągnięcie myjni, warsztatu i dalekich parkingów do jednego separatora, aby „potanić” inwestycję, co kończy się przewymiarowaniem i słabą separacją.
Niewłaściwe usytuowanie – montaż separatora w miejscu narażonym na zalanie wodami gruntowymi lub cofkę z kanalizacji deszczowej.
Proste przejście z projektantem i przyszłym użytkownikiem przez rysunki sytuacyjne, profile podłużne i schematy kanalizacji technicznej zwykle pozwala wyłapać większość tych błędów przed rozpoczęciem robót.
Minimalne wymagania eksploatacyjne a dobór wyposażenia
Parametry separatora trzeba dopasować do realnych możliwości obsługi zakładu. W praktyce sprowadza się to do kilku pytań:
Czy zakład ma własny serwis utrzymania ruchu, czy wszystko zleca na zewnątrz?
Najczęściej zadawane pytania (FAQ)
Jaki separator wybrać do małej oczyszczalni: tłuszczu czy ropopochodny?
W praktyce stosuje się oba typy, ale do różnych strumieni ścieków. Separator tłuszczu montuje się głównie na ściekach z kuchni, stołówek, mycia naczyń i urządzeń z branży spożywczej. Separator substancji ropopochodnych obsługuje ścieki z myjni, warsztatów, hal naprawczych, placów manewrowych i parkingów.
Do wspólnego kolektora i małej oczyszczalni trafiają już ścieki wstępnie oczyszczone: „odtłuszczone” z kuchni i „odolejone” z części technicznej czy zewnętrznej. Jedno urządzenie „uniwersalne” zwykle nie załatwia sprawy – kończy się przepełnieniami i przekroczeniami parametrów na wylocie z oczyszczalni.
Jak dobrać wielkość separatora tłuszczu do stołówki lub kuchni zakładowej?
Punkt wyjścia to norma PN-EN 1825. W praktyce bierze się pod uwagę: ilość posiłków na dobę, liczbę i typ urządzeń (zmywarki, wyparzarki, zlewy), temperaturę ścieków oraz obecność detergentów. Na tej podstawie wylicza się przepływ obliczeniowy i dobiera przepływ nominalny separatora z katalogu producenta.
Przy małych oczyszczalniach nie wystarcza „goła” wartość z normy. Dobrze jest dodać zapas na:
szczyty mycia naczyń po zmianie
możliwą rozbudowę kuchni lub zwiększenie liczby posiłków
Jak obliczyć przepływ i dobrać separator substancji ropopochodnych na plac manewrowy lub parking?
Do odwodnienia placów i parkingów stosuje się normę PN-EN 858. Kluczowe dane to: powierzchnia zlewni (utwardzona, odwadniana do separatora), przyjęta intensywność deszczu obliczeniowego, rodzaj ruchu (osobowe, ciężarowe, serwis) oraz warunki zrzutu (do kanalizacji, wód, gruntu).
Schemat doboru wygląda zwykle tak:
obliczenie maksymalnego przepływu z powierzchni (m² × intensywność opadu)
dobór wielkości separatora wg przepływu nominalnego z katalogu
sprawdzenie, czy wymagana jest klasa I (do 5 mg/l) czy wystarczy klasa II (np. 100 mg/l) zgodnie z pozwoleniem wodnoprawnym lub warunkami odbioru
Czym się różni separator klasy I od klasy II i który wybrać?
Separator substancji ropopochodnych klasy I ma dokładniejsze oczyszczanie – na wylocie typowo osiąga stężenie oleju do 5 mg/l. Klasa II to prostsza konstrukcja i wyższe dopuszczalne stężenie (np. 100 mg/l). Wybór klasy wynika głównie z wymagań prawnych: pozwolenia wodnoprawnego, rozporządzeń i warunków technicznych odbiorcy ścieków.
Jeśli ścieki po separatorze trafiają do wód lub do ziemi, zazwyczaj konieczna jest klasa I. Gdy zrzut idzie do kanalizacji sanitarnej, czasem dopuszcza się klasę II, ale pod warunkiem spełnienia indywidualnych wymagań operatora sieci. W zakładach z małą oczyszczalnią bezpieczniej zakładać klasę I, bo zbyt „luźny” separator potrafi obciążyć kolejne stopnie tak, że tracą stabilność pracy.
Jak separatory tłuszczu i ropopochodne wpływają na pracę małej oczyszczalni ścieków?
Bez skutecznych separatorów do reaktorów biologicznych i osadników trafiają tłuszcze i oleje, które tworzą kożuchy, oblepiają złoża i elementy napowietrzania, a także sklejają wirniki pomp i armaturę. Efekt to spadek wydajności, częstsze awarie, problemy z napowietrzaniem i w konsekwencji przekroczenia na wylocie oczyszczalni.
Dobrze dobrany separator:
zbiera większość tłuszczu/oleju, zanim trafi on do części biologicznej
buforuje krótkotrwałe „uderzenia” zanieczyszczeń (np. intensywne mycie maszyn, większy deszcz)
stabilizuje obciążenie oczyszczalni, co pozwala na rzadsze interwencje serwisowe i czyszczenia
Jak często trzeba czyścić separator tłuszczu lub ropopochodny w zakładzie?
Częstotliwość zależy od obciążenia, ale w małych zakładach dobrze jest robić przegląd minimum raz w miesiącu, a wywóz nagromadzonego tłuszczu/oleju i osadów zgodnie z instrukcją producenta i realnym napełnieniem. Przy stabilnej produkcji często wychodzi 4–6 razy w roku, przy intensywnych myciach lub dużej stołówce – częściej.
Praktyczne podejście:
na początku prowadzić dziennik: daty czyszczeń, poziom zanieczyszczeń, alarmy
po kilku miesiącach ustalić realny, stały harmonogram wywozów
sprawdzać działanie czujników poziomu oleju/tłuszczu i osadów, bo awaria sondy potrafi „uśpić czujność” do pierwszego przelewu
Jakie przepisy i normy trzeba uwzględnić przy doborze separatora w zakładzie przemysłowym?
Podstawą są: Prawo wodne, Prawo ochrony środowiska, rozporządzenia w sprawie warunków wprowadzania ścieków do wód lub do ziemi oraz przepisy dotyczące ścieków przemysłowych wprowadzanych do kanalizacji. Do tego dochodzą indywidualne warunki techniczne od odbiorcy ścieków (np. miejskiej oczyszczalni lub właściciela sieci zakładowej).
Technicznie separator tłuszczu dobiera się wg PN-EN 1825, a separator substancji ropopochodnych wg PN-EN 858. Te normy podpowiadają metody obliczeń przepływów nominalnych, klasy urządzeń, wymagane wyposażenie (np. by-pass, komora osadnika) oraz zasady oznakowania. Sam dobór „zgodny z normą” to jednak za mało – trzeba go skorygować o realny profil pracy zakładu i możliwe sytuacje awaryjne (np. jednorazowy zrzut bardziej zabrudzonych ścieków).
Źródła informacji
PN-EN 1825-1:2005+A1:2009 Separatory tłuszczu – Część 1: Zasady projektowania, działania, badania, znakowania i kontroli jakości. Polski Komitet Normalizacyjny (2009) – Norma projektowania i doboru separatorów tłuszczu
PN-EN 858-1:2005+A1:2007 Separatory substancji ropopochodnych – Część 1: Zasady projektowania, działania, badania, znakowania i kontroli jakości. Polski Komitet Normalizacyjny (2007) – Norma projektowania i doboru separatorów substancji ropopochodnych
Prawo wodne. Sejm Rzeczypospolitej Polskiej (2017) – Ustawa regulująca wprowadzanie ścieków do wód lub do ziemi
Rozporządzenie w sprawie warunków wprowadzania ścieków do wód lub do ziemi oraz substancji szczególnie szkodliwych dla środowiska wodnego. Minister Klimatu i Środowiska – Limity zanieczyszczeń, m.in. tłuszczów i olejów ropopochodnych
Rozporządzenie w sprawie warunków wprowadzania ścieków do urządzeń kanalizacyjnych. Minister Infrastruktury – Wymagania dla ścieków przemysłowych odprowadzanych do kanalizacji
